A gyártás területén a szerelvények és a szerelvények nélkülözhetetlen eszközök, amelyek jelentősen javítják a termelési folyamatok hatékonyságát, pontosságát és megismételhetőségét. Mint beszállítóJigs vs szerelvények, Első kézből tanúi voltam annak a döntő szerepnek, amelyet ezek az eszközök a különféle iparágakban játszanak. Ügyfeleink egyik leggyakrabban feltett kérdése a kocsik és a szerelvények közötti költségkülönbségről. Ebben a blogbejegyzésben belemerülni fogok ebbe a témába, feltárva azokat a tényezőket, amelyek hozzájárulnak a költség -egyenlőtlenséghez, és betekintést nyújtanak a gyártási igények alapos döntéseinek meghozatalához.
A kocsik és a szerelvények megértése
Mielőtt megvitatnánk a költségkülönbséget, elengedhetetlen megérteni, hogy mely szerszámok és berendezések vannak, és hogyan különböznek egymástól. A jig egy olyan eszköz, amely a vágószerszámot a megmunkálási művelet során irányítja, biztosítva, hogy a munkadarabot a kívánt előírásokhoz hajtják végre. A jig -eket általában fúráshoz, csiszoláshoz és megérintéshez használják, ahol a lyukak pontos elhelyezkedése és tájolása kritikus jelentőségű. Másrészt a lámpatest egy olyan eszköz, amely a munkadarabot a megmunkálási művelet során a helyén tartja, biztosítva, hogy az álló és megfelelő helyzetben maradjon. A szerelvényeket a megmunkálási műveletek széles skálájához használják, beleértve az őrlést, a fordulást és az őrlést.
Az elsődleges különbség a szerszámok és a szerelvények között a funkciójukban rejlik. Jigs irányítja a vágószerszámot, míg a berendezések tartják a munkadarabot. Ez az alapvető különbség jelentős hatással van a tervezésre, az építésre és a költségekre.
A szerszámok és a szerelvények költségeit befolyásoló tényezők
Számos tényező hozzájárul a szerszámok és a szerelvények közötti költségkülönbséghez. Ezek a tényezők magukban foglalják a tervezési bonyolultságot, az anyagválasztást, a gyártási folyamatok és a mennyiség.
Tervezési bonyolultság
A jig vagy a lámpatest tervezési összetettsége az egyik legjelentősebb tényező, amely befolyásolja annak költségeit. A vágószerszám irányításának funkciója miatt a jig -ek gyakran összetettebb terveket igényelnek, mint a berendezéseket. Be kell építeniük olyan funkciókat, mint a perselyek, útmutatók és a lokátorok a pontos eszköz útmutatása érdekében. Ezek a kiegészítő tulajdonságok növelik a jig -ek tervezését és gyártási összetettségét, ami magasabb költségeket eredményez.
A szerelvényeket viszont elsősorban a munkadarab helyének tartására tervezték. Noha komplex mintákat is igényelhetnek, különösen a szabálytalan alakú munkadarabok esetében, az általános tervezési bonyolultság általában alacsonyabb, mint a jig -eké. Ennek eredményeként a szerelvények általában olcsóbbak, mint a kocsik.
Anyagválasztás
A szerszámok és a szerelvények anyagának megválasztása szintén döntő szerepet játszik költségeik meghatározásában. A kocsik és a szerelvények általában kiváló minőségű anyagokból, például acélból, alumíniumból és öntöttvasból készülnek, hogy biztosítsák a tartósságot és a pontosságot. A specifikus anyagválasztás azonban az alkalmazási követelményektől, például a megmunkálási művelet típusától, a munkadarab méretétől és alakjától és a szükséges pontosságtól függ.
Általában véve a kocsik pontosabb és tartós anyagokat igényelnek, mint a szerelvények, mivel a vágószerszám irányításában vannak. Például a nagy pontosságú megmunkálási műveletekben használt jig-ek megkönnyíthetik a hosszú távú pontosság biztosítása érdekében edzett acél- vagy karbid betétek használatát. Ezek a kiváló minőségű anyagok drágábbak, mint a berendezésekhez általánosan használt anyagok, hozzájárulva a jig-ek magasabb költségéhez.
Gyártási folyamatok
A kocsik és szerelvények előállításához használt gyártási folyamatok szintén befolyásolják költségeiket. A jig -ek komplex terveikkel és pontos követelményeikkel gyakran fejlettebb gyártási folyamatokat igényelnek, mint például a CNC megmunkálás, az EDM (elektromos kisülési megmunkálás) és az őrlés. Ezek a folyamatok drágábbak, mint a szerelvényekhez használt hagyományos megmunkálási folyamatok, például a marás és a fúrás.
A szerelvények viszont gyakran egyszerűbb és olcsóbb folyamatokkal gyárthatók. Noha egyes szerelvényekhez CNC megmunkálást vagy más fejlett folyamatokat is igényelhet, az általános gyártási költségek általában alacsonyabbak, mint a jig -eké.
Mennyiség
A szükséges jig -ek és szerelvények mennyisége szintén jelentős hatással van a költségekre. Általában az egységenkénti költség csökken, amikor a méretgazdaságosság miatt a mennyiség növekszik. A költségcsökkentés azonban jelentősebb a szerelvényeknél, mint a szerszámoknál.
A jig -ek komplex terveikkel és magas gyártási költségeikkel viszonylag magas rögzített költségű összetevőkkel rendelkeznek. Ennek eredményeként az egységenkénti költség lassabban csökken, amikor a mennyiség növekszik. A szerelvények viszont alacsonyabb rögzített költség -összetevővel rendelkeznek, és az egységenkénti költség gyorsabban csökken, amikor a mennyiség növekszik.
Költség -összehasonlító példák
A szerszámok és a szerelvények közötti költségkülönbség szemléltetése érdekében nézzük meg néhány példát.
1. példa: Egyszerű fúrási kocsi és egyszerű maró szerelvény
Tegyük fel, hogy el kell készítenünk egy egyszerű fúrási kocsit és egy egyszerű maró szerelvényt egy kis munkadarabhoz. A fúrási kocsit úgy tervezték, hogy egy fúrót vezessen, hogy lyukak sorozatát hozzon létre egy lapos munkadarabban. A pontos lyuk -elhelyezés biztosítása érdekében perselyeket és útmutatókat igényel. A maró szerelvényt viszont úgy tervezték, hogy a munkadarabot a helyén tartsák egy őrlés során. Alaplemezből és bilincsekből áll a munkadarab rögzítéséhez.
Tapasztalataink alapján a becslések szerint az egyszerű fúrási jig -ek költsége körülbelül 1500 dollár, míg az egyszerű maró szerelvény költségei becslések szerint körülbelül 800 dollár. A fúrási jig magasabb költsége a bonyolultabb kialakításának, valamint a precíziós alkatrészek, például a perselyek és az útmutatók igényének köszönhető.
2. példa: Komplex jig a precíziós megmunkálási művelethez, szemben a komplex szerelvényekkel egy szabálytalan alakú munkadarab számára

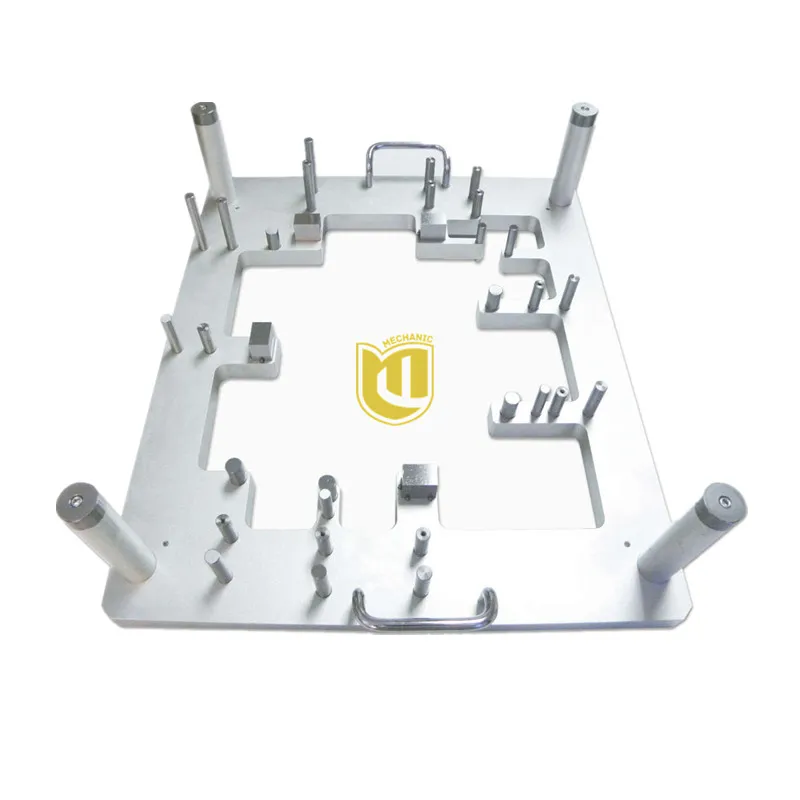

Most nézzük meg egy bonyolultabb forgatókönyvet. Tegyük fel, hogy el kell készítenünk egy precíziós megmunkálási művelethez, például aCNC precíziós maró szerelvény, és egy szabálytalan alakú munkadarab, például egyEllenőrző kocsi és lámpatest-
A precíziós marószalag nagyon pontos kialakítást és fejlett anyagok és gyártási folyamatok használatát igényli a kívánt pontosság biztosítása érdekében. Előfordulhat, hogy be kell építenie azokat a funkciókat is, mint az állítható útmutatók és a lokátorok a különböző munkadarabok méretének és formájának befogadására. Ennek a jig -eknek a költsége becslések szerint körülbelül 5000 dollár.
Az ellenőrző szerelvényt viszont úgy kell megtervezni, hogy a szabálytalan alakú munkadarabot a helyén tartsa, és pontos pozícionálást biztosítson az ellenőrzéshez. Noha komplex kialakítást igényel, a teljes gyártási költség általában alacsonyabb, mint a precíziós marószalagnál. Az ellenőrző lámpatest költsége becslések szerint körülbelül 3000 dollár.
A helyes választás
A szerszámok és a szerelvények közötti döntés során fontos, hogy ne csak a gyártási folyamat költségeit, hanem a gyártási folyamat konkrét követelményeit is figyelembe vegye. Íme néhány útmutató, amely segít a helyes választásban:
- Pontossági követelmények: Ha a gyártási folyamat nagy pontosságot igényel, például repülőgép -alkatrészek vagy orvostechnikai eszközök előállításában, akkor a jig -ek lehetnek a jobb választás. A jig -ek pontosabb eszközöket adhatnak, biztosítva, hogy a munkadarabot a kívánt specifikációkhoz megmunkálják.
- Munkadarab bonyolultsága: Ha a munkadarabnak összetett formája van, vagy több megmunkálási műveletet igényel, akkor a szerelvények megfelelőbbek lehetnek. A szerelvények biztonságosan tarthatják a munkadarabot, lehetővé téve a hatékony és pontos megmunkálást.
- Termelési kötet: Ha nagy mennyiségű munkadarabot készít, akkor az egységenkénti költség jelentősebb tényezővé válik. Ebben az esetben a szerelvények költséghatékonyabbak lehetnek az alacsonyabb gyártási költségek és a gyorsabb termelési idő miatt.
- Költségkorlátozások: Ha a költség komoly aggodalomra ad okot, akkor előfordulhat, hogy a pontossági követelményeket a kocsik és a szerelvények költségeivel egyensúlyba kell hoznia. Bizonyos esetekben lehetséges, hogy a szerelvények és a szerelvények kombinációját használják a kívánt eredmények alacsonyabb költséggel történő eléréséhez.
Következtetés
Összegezve, a szerszámok és a szerelvények közötti költségkülönbséget számos tényező befolyásolja, beleértve a tervezés bonyolultságát, az anyagválasztást, a gyártási folyamatot és a mennyiséget. A kocsik bonyolultabb terveik és a magasabb pontossági követelményeik miatt általában többet fizetnek, mint a berendezések. A konkrét költségkülönbség azonban az alkalmazási követelményektől és a szerszámok és a szerelvények konkrét kialakításától függ.
Mint szerszámok és szerelvények szállítója, megértjük a kiváló minőségű termékek versenyképes áron történő biztosításának fontosságát. Szorosan együttműködünk ügyfeleinkkel annak érdekében, hogy megértsük sajátos igényeiket és kidolgozzuk azokat a testreszabott megoldásokat, amelyek megfelelnek a követelményeiknek. Ha fontolóra veszi a gyártási folyamathoz szükséges szerszámok vagy berendezések vásárlását, felkérjük Önt, hogy vegye fel velünk a kapcsolatot, hogy megvitassa a lehetőségeit és kapjon árajánlatot. Szakértői csapatunk örömmel segít Önnek a vállalkozásának megfelelő választásban.
Referenciák
- Boothroyd, G., Dewhurst, P. és Knight, WA (2011). Terméktervezés a gyártáshoz és az összeszereléshez. CRC Press.
- Groover, MP (2015). A modern gyártás alapjai: anyagok, folyamatok és rendszerek. Wiley.
- Kalpakjian, S., és Schmid, SR (2010). Gyártásmérnöki és technológia. Pearson.
